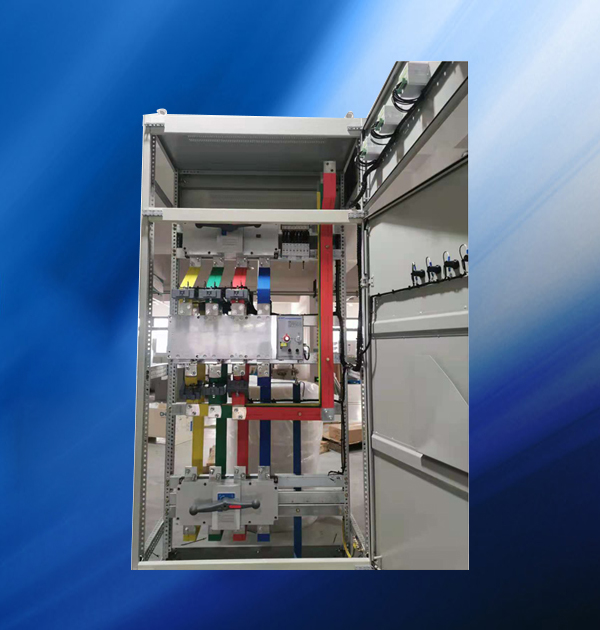

双电源自动切换柜（ATS柜）是一款通用的双路电源自动投入切除装置，该产品能同时输入2路独立的AC380V,500KW供电支路、即主供电、备供电，当主供电回路停止后，备用电源支路在20s内自动投入，为负载供电，当主供电恢复供电后，双电源控制器自动切换到主电源供电，备用电源停止供电，双电源控制器带有CPU和HMI操作界面，具有线路方案流程图、状态指示、故障指示、强制切换按钮。该产品采用安全电路设计，操作可靠安全。双电源开关采用先进的控制模块，完善的逻辑作为转换柜设计的基础，能够和具有自动功能和各中品牌不同型号发电机组，通过单牌机模块启动，停止发电机组完成一个完善的市电和发电全自动转换系统，也适合其它不用两电源之间的相互切换，广泛用于工矿、企业、邮电等重要用电部门。整个柜体设计为满足客户四边全方位的连结要求，当安装或检查需要时，对使用者的安装、调试、维修都十分方便。

一、产品功能

主要功能：

• 模式选择：手动机组供电/自动/手动市电供电

• 机组起动延时（可设定）

• 机组带载延时（可设定）

• 市电回归检测延时（可设定）

• 机组冷却停机延时（可设定）

• 市电工作电压过低（可调）

• 市电缺相

• 状态指示灯

• 市电正常（MAINS   AVAILABLE）

• 市电供电（MAINS   ON   LOAD）

• 发电机正常（GENERATOR   AVAILABLE）

• 发电机供电（GENGRATOR   ON   LOAD）

功能说明：

• 当市电供电时，状态指示灯“市电正常”和“市电供电”指示。

• 当市电任何一相电压下降低于设定值时，该模块将送出信号启动发电机组。

• 发电机组起动并建立正常电压时，机组送出发电运行信号，模块收到发电运行信号后，“发电机正常”指示灯亮，同时模块待命等待机组带载信号，当模块收到发电运行信号（1-30秒）后延迟0.8秒（固定）转换代管工作，自动将负载从市电供电转换到发电机供电，此时“市电供电”指示灯灭，“发电供电”指示灯亮。

• 当市电回升到正常值后，“市电正常”指示灯亮，模块延时自动将负载从发电转换到市电供电，同时“市电供电”指示灯亮，“发电供电”指示灯灭。

• 市电供电后模块断开启动信号，发电机组持续空载运行一段时间（0-10秒）以保证先冷却后停机，在机组冷却设定时间到时，机组停机模块“发电正常”指示灯灭，发电机组进入备用状态。
